Class 1m (IOM)
3 participants
Class 1m (IOM)
Bon encore une fois, c'est un jouet qui vole pas... mais faut bien s'occuper vu le temps en ce moment...
C'est un Class IOM à la jauge, je l'avais construit avec mon père, utilisé un bout de temps, mais sans réglages de haubants, bordure, etc... j'ai racheté des pièces et il va donc re-naviguer après un long hivernage !
Pour la construction, nous avons fabriqué des couples, ensuite nous avons fait la forme de la coque en collant des lattes de balsa sur les couples. La forme a été stratifiée en fibre,gelcotée, poncée et peinte a la peinture marine. Nous avons ensuite fabriqué le pont en acajou que nous avons cintré. La quille est faite d'un aileron 45cm recoupé, et d'un bulbe en plomb, moulé lui aussi. Les voiles du grand gréement sont en milar/kevlar/carbone, le mat un tube alu de 1m80. Niveau commandes, un servo de direction pour le safran, un servo treuil pour le réglage des voiles.
En conclusion un bon bateau, qui file tout de même pas mal ! un seul inconvénient, il mesure environ 2m30 de hauteur... heureusement que le bazar est démontable...
Je mets quelques photos de la construction !

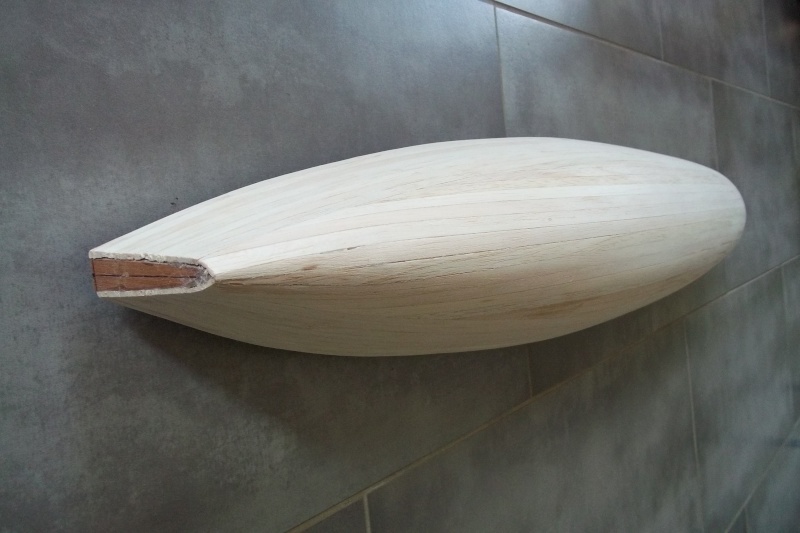

La coque en balsa avant stratification
[img][/img]
La stratification
Gelcotage

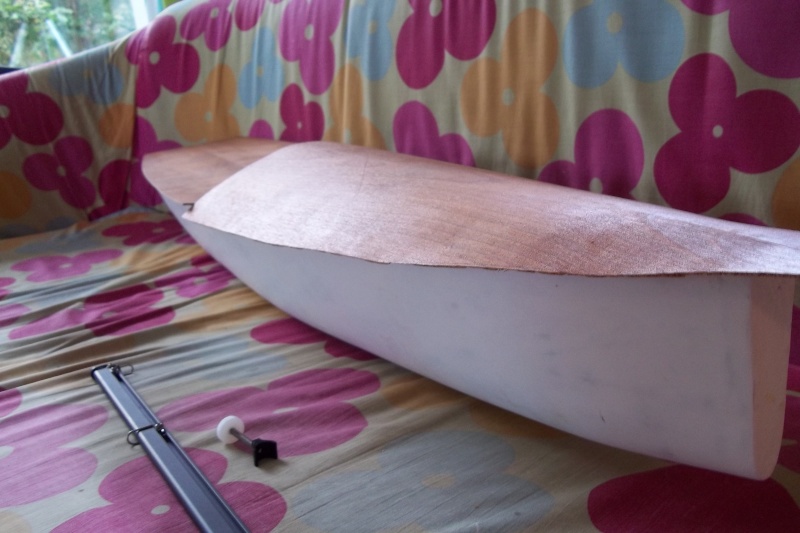

Pont
Pont verni
Aujourd'hui !
C'est un Class IOM à la jauge, je l'avais construit avec mon père, utilisé un bout de temps, mais sans réglages de haubants, bordure, etc... j'ai racheté des pièces et il va donc re-naviguer après un long hivernage !
Pour la construction, nous avons fabriqué des couples, ensuite nous avons fait la forme de la coque en collant des lattes de balsa sur les couples. La forme a été stratifiée en fibre,gelcotée, poncée et peinte a la peinture marine. Nous avons ensuite fabriqué le pont en acajou que nous avons cintré. La quille est faite d'un aileron 45cm recoupé, et d'un bulbe en plomb, moulé lui aussi. Les voiles du grand gréement sont en milar/kevlar/carbone, le mat un tube alu de 1m80. Niveau commandes, un servo de direction pour le safran, un servo treuil pour le réglage des voiles.
En conclusion un bon bateau, qui file tout de même pas mal ! un seul inconvénient, il mesure environ 2m30 de hauteur... heureusement que le bazar est démontable...
Je mets quelques photos de la construction !
La coque en balsa avant stratification
[img][/img]
La stratification
Gelcotage
Pont
Pont verni
Aujourd'hui !
LéoDe56- Messages : 45
Date d'inscription : 19/11/2012
Re: Class 1m (IOM)
Super projet, très intéressant
Je déplace dans la catégorie "modèles"!
Je déplace dans la catégorie "modèles"!
Matt56- Messages : 292
Date d'inscription : 08/11/2012
Re: Class 1m (IOM)
Bravo Léo, il est magnifique ton bateau. Merci de nous faire partager ta construction.
Bon, perso, j'ai pas trop le pied marin. La dernière fois que je suis descendu d'un un bateau, j'ai tangué encore pendant 2 jours
Bon, perso, j'ai pas trop le pied marin. La dernière fois que je suis descendu d'un un bateau, j'ai tangué encore pendant 2 jours
Gaëtan- Messages : 134
Date d'inscription : 14/11/2012
